0.6/1KV YJV22、YJLV22 3+1芯4、6、16、25、35、50、70、90平方电缆外径、重量及载流量
-
来源：金环宇电缆发布日期：2020-05-22 09:34
金环宇0.6/1KV YJV22、YJLV22 3+1芯交联电力电缆外径、重量及载流量表
| 标称截面(m㎡) | 电缆参考外径(mm) | 允许载流量(A) | 电缆参考重量(kg/km) | ||||
| 空气中敷设 | 地埋敷设 | ||||||
| CU | AL | CU | AL | CU | AL | ||
| 3*2.5+1*1.5 | 14.8 | 28 | 22 | 35 | 30 | 357 | 300 |
| 3*4+1*2.5 | 15.9 | 37 | 29 | 50 | 40 | 434 | 343 |
| 3*6+1*4 | 17.1 | 46 | 36 | 60 | 50 | 534 | 396 |
| 3*10+1*6 | 19.3 | 64 | 50 | 85 | 65 | 724 | 498 |
| 3*16+1*10 | 21.8 | 83 | 64 | 110 | 85 | 992 | 626 |
| 3*25+1*16 | 25.4 | 110 | 86 | 140 | 110 | 1409 | 834 |
| 3*35+1*16 | 27.8 | 135 | 105 | 170 | 130 | 1772 | 1008 |
| 3*50+1*25 | 31.2 | 165 | 125 | 200 | 155 | 2299 | 1213 |
| 3*70+1*35 | 36.7 | 210 | 165 | 245 | 190 | 3406 | 1884 |
| 3*95+1*50 | 40.8 | 260 | 200 | 300 | 230 | 4398 | 2315 |
| 3*120+1*70 | 44.7 | 305 | 235 | 335 | 260 | 5487 | 2776 |
| 3*150+1*70 | 50.0 | 345 | 270 | 380 | 295 | 6570 | 3324 |
| 3*185+1*95 | 54.4 | 385 | 310 | 430 | 335 | 8003 | 3941 |
| 3*240+1*120 | 60.1 | 465 | 365 | 500 | 380 | 10045 | 4796 |
| 3*300+1*150 | 68.3 | 535 | 420 | 565 | 440 | 12570 | 5927 |

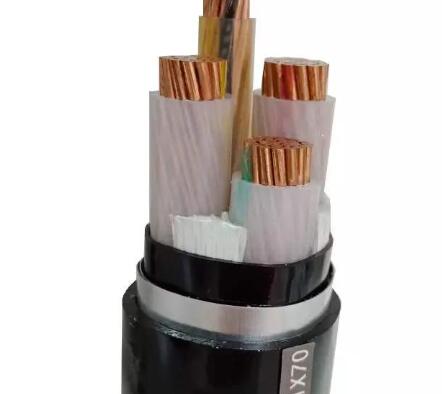

YJV22 3+1芯交联电力电缆
金环宇0.6/1KV YJV22、YJLV22 3+1芯交联电力电缆产品使用特性
1、额定电压Uo/U为0.6/1KV;
2、电缆导体的长期允许工作温度为90℃;
3、电缆敷设温度应不低于0℃，其最小弯曲半径如下：
单芯电缆——无铠装20D，有铠装——15D;
多芯电缆——无铠装15D，有铠装——12D;
注(D为电缆外径mm)。
