金环宇0.6/1KV YJV22、YJLV22 3芯3x1.5-3x300平方电缆外径、重量及载流量表

来源：金环宇电缆发布日期：2020-05-20 14:14

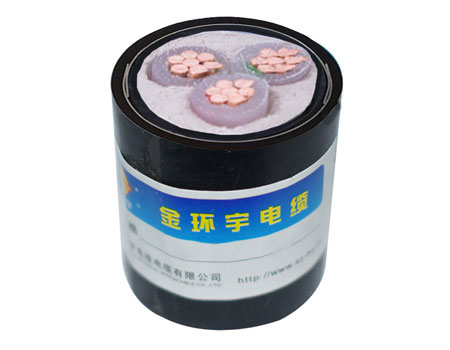

金环宇0.6/1KV YJV22、YJLV22 3芯交联电力电缆外径、重量及载流量表

标称截面(m㎡)	电缆参考外径(mm)	允许载流量(A)				电缆参考重量(kg/km)
		空气中敷设		地埋敷设
		CU	AL	CU	AL	CU	AL
3*1.5	13.3	21	-	26	-	268	-
3*2.5	14.2	28	22	35	30	318	270
3*4	15.2	37	29	50	40	379	304
3*6	16.3	46	36	60	50	463	350
3*10	18.6	64	50	85	65	628	439
3*16	20.7	83	64	110	85	851	548
3*25	24.2	110	86	140	110	1209	735
3*35	26.4	135	105	170	130	1546	884
3*50	26.8	165	125	200	155	1908	985
3*70	32.0	210	165	245	190	2874	1579
3*95	35.4	260	230	300	230	3685	1925
3*120	38.8	305	235	335	260	4560	2300
3*150	43.4	345	270	380	295	5570	2777
3*185	48.5	395	310	430	335	6837	3389
3*240	53.5	465	365	500	390	8606	4132
3*300	57.6	535	420	565	440	10577	4903

金环宇0.6/1KV YJV22、YJLV22 3芯交联电力产品使用特性

1、额定电压Uo/U为0.6/1KV;

2、电缆导体的长期允许工作温度为90℃;

3、电缆敷设温度应不低于0℃，其最小弯曲半径如下：

单芯电缆——无铠装20D，有铠装——15D;

多芯电缆——无铠装15D，有铠装——12D;

注(D为电缆外径mm)。

主要技术参数

电缆载流量计算条件

环境温度25℃

电缆导体工作温度90℃

电缆埋地敷设时，土壤热阻系数g=1.0℃m/w，但尚未考虑电缆长期运行时由于水分迁移而导致土壤热阻系数升高的现象。

电缆埋地敷设时，电缆与地面距离为700mm。

多根电缆敷设时，在空气中和土壤中要分享敷设。
