金环宇0.6/1KV YJV、YJLV3+1芯交联电力电缆外径、重量及载流量表

标称截面(m㎡)	电缆参考外径(mm)	允许载流量(A)				电缆参考重量(kg/km)
		空气中敷设		地埋敷设
		CU	AL	CU	AL	CU	AL
3*2.5+1*1.5	11.6	28	22	37	29	212	156
3*4+1*2.5	12.7	37	29	47	37	277	187
3*6+1*4	13.9	47	39	59	48	363	225
3*10+1*6	16.1	65	50	79	60	527	300
3*16+1*10	18.6	84	65	100	78	766	400
3*25+1*16	22.2	110	87	130	100	1140	566
3*35+1*16	24.6	135	105	155	120	1475	712
3*50+1*25	27.7	170	130	185	140	1951	866
3*70+1*35	31.9	215	165	225	175	1662	1142
3*95+1*50	36.2	265	205	270	210	3578	1496
3*120+1*70	39.9	310	240	305	240	4567	1856
3*150+1*70	45.0	350	270	350	265	5514	2268
3*185+1*95	49.4	405	315	385	300	6850	2788
3*240+1*120	54.9	480	375	445	350	8741	3492
3*300+1*150	62.9	555	435	505	390	11052	4409

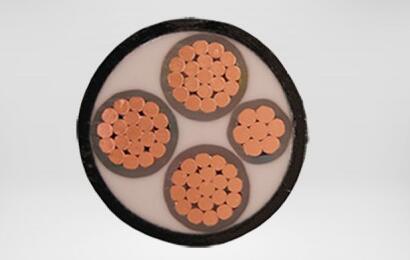

YJV3+1芯交联电力电缆

金环宇0.6/1KV YJV、YJLV3+1芯交联电力电缆产品使用特性

1、额定电压Uo/U为0.6/1KV;

2、电缆导体的长期允许工作温度为90℃;

3、电缆敷设温度应不低于0℃，其最小弯曲半径如下：

单芯电缆——无铠装20D，有铠装——15D;

多芯电缆——无铠装15D，有铠装——12D;

注(D为电缆外径mm)。

主要技术参数

电缆载流量计算条件

环境温度25℃

电缆导体工作温度90℃

电缆埋地敷设时，土壤热阻系数g=1.0℃m/w，但尚未考虑电缆长期运行时由于水分迁移而导致土壤热阻系数升高的现象。

电缆埋地敷设时，电缆与地面距离为700mm。

多根电缆敷设时，在空气中和土壤中要分享敷设。
