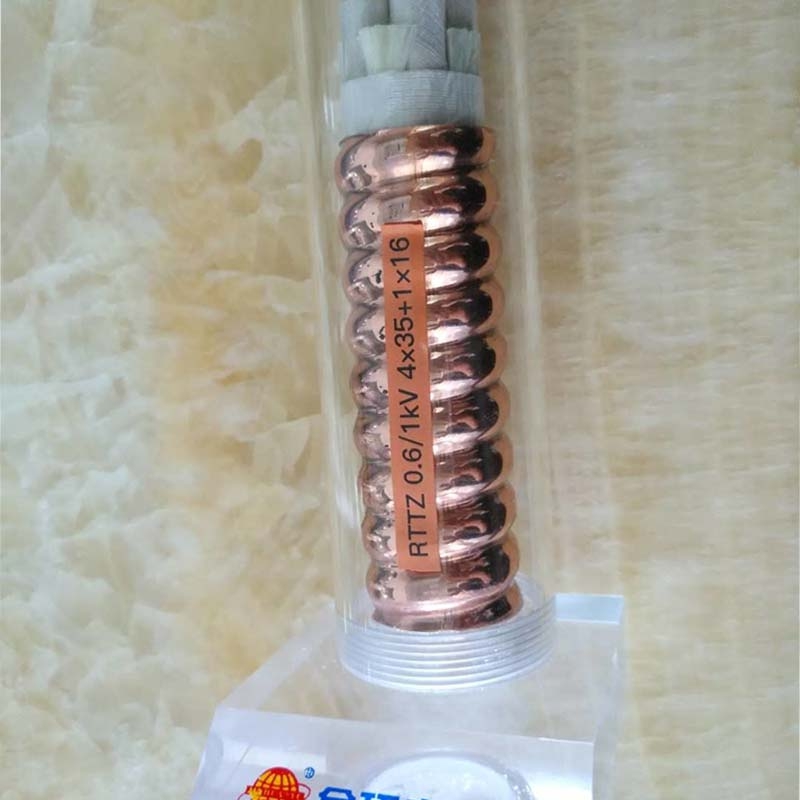

金环宇0.6/1kV RTTZ矿物绝缘波纹铜护套电力电缆

金环宇0.6/1kV RTTZ矿物绝缘波纹铜护套电力电缆

电缆结构

电缆导体：GB/T3956-2008中第一种或第二种镀金金属或不镀金属层退火铜导体。

绝缘层：云母带矿物绝缘

铜护套：采用软铜带氩弧焊接压纹结构，具有良好的导电性能、防火性能、抗机械撞击、弯曲性能好等特性(可做地线使用)。

外护套(若有)：采用低烟无卤材料、聚氯乙烯材料。

型号规格

RTTZ 0.6/1kV铜芯云母带矿物质绝缘波纹铜护套电力电缆

RTTYZ 0.6/1kV铜芯云母带矿物质绝缘波纹铜聚烯烃护套电力电缆

RTTVZ 0.6/1kV铜芯云母带矿物质绝缘波纹铜聚氯乙烯护套电力电缆

执行标准

GB/T 34926-2017 《额定电压0.6/1kV及以下铜芯云母带矿物绝缘波纹铜护套电缆及终端》

电缆的使用特性

1、对于有非金属护套的电缆，安装时的环境温度应不低于0℃;对于金属护套的电缆没有条件限制。

2、敷设安装最小弯曲半径：

电缆外径D≤12，电缆最小弯曲半径为6D，连接和终端的电缆最小弯曲半径为4D。

电缆外径12

电缆外径20

电缆外径D>40，电缆最小弯曲半径为20D，连接和终端的电缆最小弯曲半径为18D。

3、电缆的额度工作温度

电缆正常运行时的最高温度为90℃，短路时(最长持续5S时)导体最高温度为250℃;

4、适用范围：电缆可用于因电缆回路易受着火蔓延影响或火灾直接影响场所。

5、耐火特性：耐火燃烧试验时的火焰温度为950℃~1000℃，燃烧时间为180分钟。可经受《BS6378:2.13在火焰条件下的电缆线路完整性耐火试验方法》和《BS8491:2008用作烟和热控制系统及其他现役消防系统部件的大直径电力电缆的耐火完整性评估方法的检验》。
