五芯电缆由5根相互绝缘的导线绞合而成。外有加电缆保护层。常用於：三相五线制中。
三相五线制中五线指的是：3根相线加一根地线一根零线。一般用途最广的低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用，三根相线间电压为380V，一般供电机使用。
五芯电缆线有哪些型号规格
我国电力 电缆的标称截面积系列为2.5、4、6、10、16、25、35、50 、70、95、120、150、185、240、300、400、500、600mm2

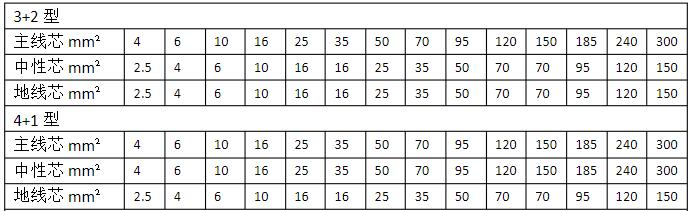

缆芯分为五芯型、“3+2”芯型和“4+1”芯型。

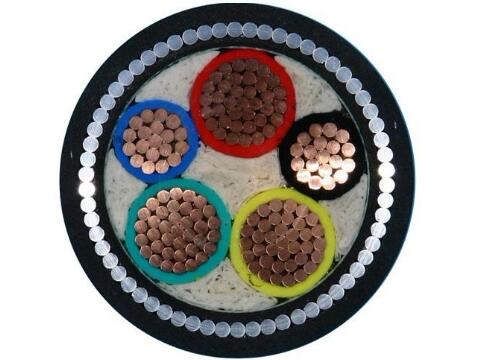

“3+2”芯型
五芯电缆适用于TN-S和TN-C-S系统(国内早期称三相五线制)，其中三根线为工作线(L1/L2/L3或A/B/C)，一根线为零线(N(NETUAL)线或中性线)，一个为保护线(PE/E线或地线)。相对于TN-C或TT系统来说，TN-S和TN-C-S零线取自变压器中性点，能降低不均衡电流对电路的影响，PE线和N线分开避免三相不均衡时保护线带电，且N线可以装漏电保护器。所以目前所有民用电气系统和大部分工业电气系统都采用TN-C-S或TN-S系统。
