常用电线桥架规格尺寸表及选用方法
-
来源：金环宇电缆发布日期：2020-04-07 09:14

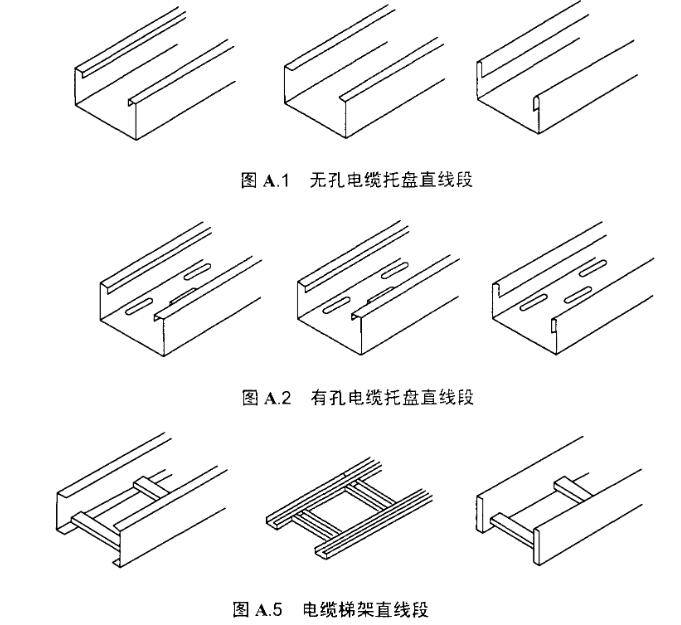

电缆桥架是桥架的一种。桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。 桥架可包含的结构类型主要有一下几种，有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。梯架：是由侧边与若干个横档构成的梯形部件。 组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
电缆桥架类型首要分为：槽式、梯式、托盘式
槽式电缆桥架：槽式电缆桥架 是全密封型桥架，如盒子一般形状，用于敷设电缆。
梯式电缆桥架：它外型一同像梯子形状，中心焊有横杆加固支撑使得分量轻、成本低、承受能力极强、透气性好。
托盘式电缆桥架： 托盘式电缆桥架 是半密封型桥架，它跟 槽式电缆桥架 的姿势非常相似，他底部打孔，用于散热。

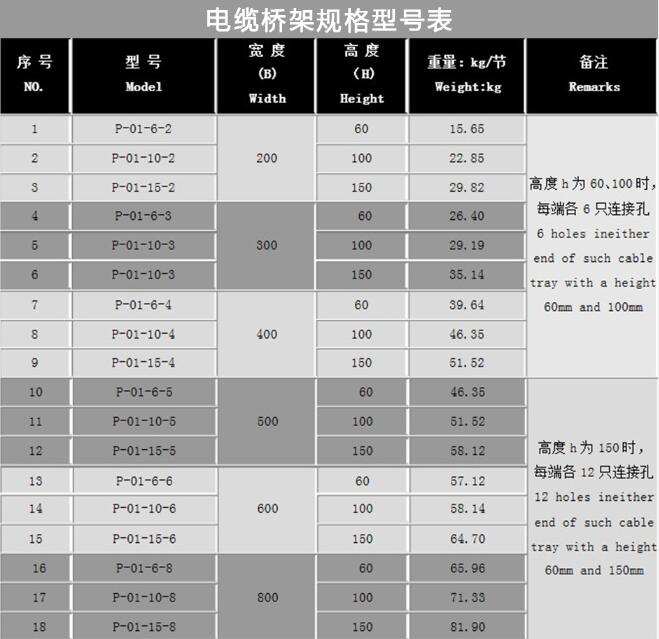

常用电缆桥架规格尺寸表
电缆桥架规格型号选用方法
1.确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
2.计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号、规格。
3.按最大的电缆总均布荷载值来验算桥架强度。验算式如下：
q使用=q1 q2 式中：q1--电缆的均布荷载(各层的均布荷载中取最大值)(kn/m2)，均布荷载是托盘、梯架或电缆槽的荷载。 q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kn/m2),q2值的计算，人的重量一般按p=90kg计。
4，按最大弯距相等的条件折算：
令pι/4=q2ι2/8则q2=2p/ι ∵p=90kg ∴q2=180/ι 式中：p--1人的荷载(kg) ι--1个支撑点间距(若支点间距不等时取最大值)(m) q2--1人的等效均布荷载(kg/m) 根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料，反复核查间距和桥架型号，直至满足负荷要求为止。
5，挠度：
挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的最大允许应力，并保证有足够的安全系数，一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
