10KV电缆中间接头制作图解及电缆中间接头规范要求
-
来源：金环宇电缆发布日期：2019-09-29 10:21
电缆接头又称电缆头。电缆铺设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。电缆线路中间部位的电缆接头称为中间接头，而线路两末端的电缆接头称为终端头。电缆接头是用来锁紧和固定进出线，起到防水防尘防震动的作用。
10KV电缆中间接头制作全程图
1、切割电缆
本次接头制作选用JSY10/3.2 70-120mm热缩套件 切割电缆。将待接头的两段电缆自断口处交叠，交叠长度为200~300mm;量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

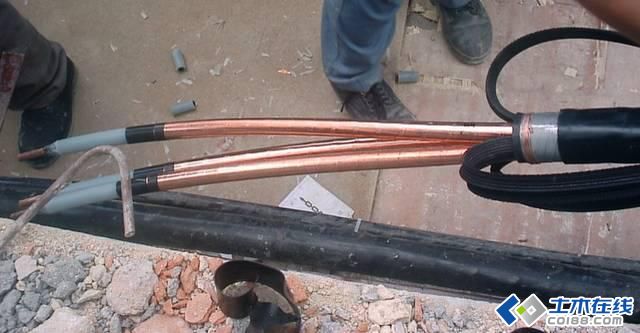

2、芯线处理
热缩套件为浙江红光金具电器有限公司的JSY10/3.2 70-120mm) 将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯

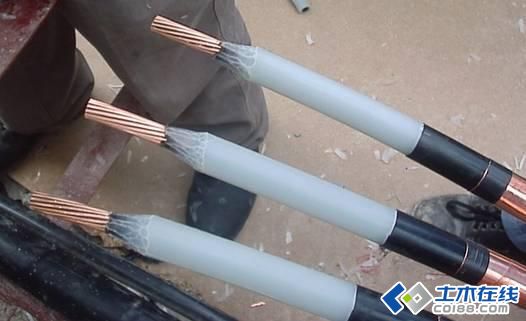

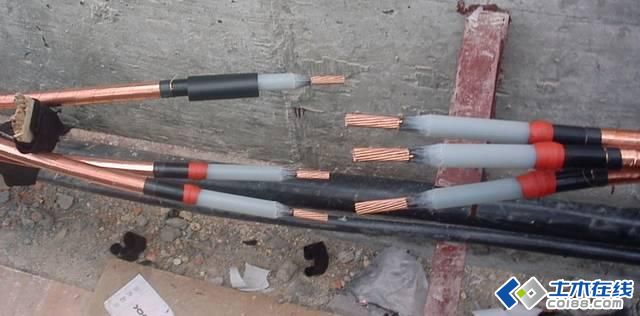

3、铅笔头特写
铅笔头处理用来分散电场分布应力。

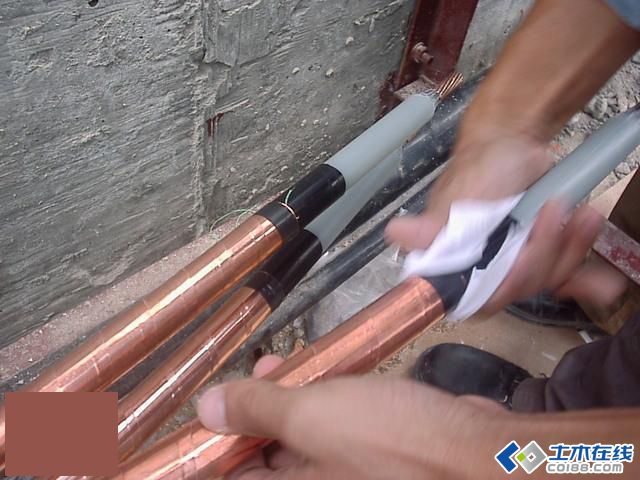

4、清洁半导层
用附带的清洗剂清洁芯线(注意整个过程操作者要保持手的干净)
5、包缠应力控制管
应力疏散胶并套入应力控制管(图中黑色短管)
6、烘烤应力控制管
右侧为烘好的应力管

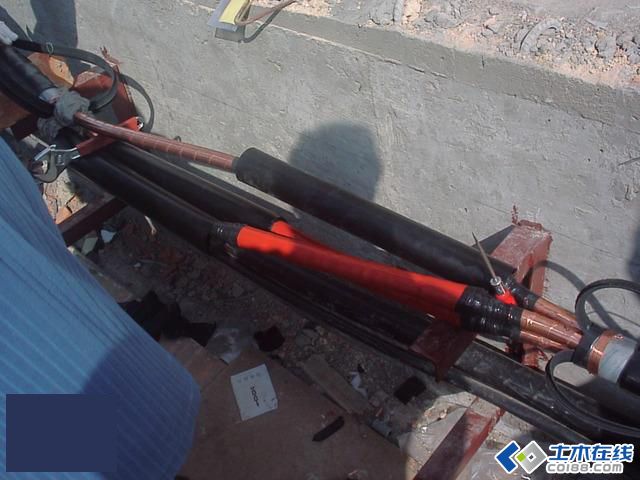

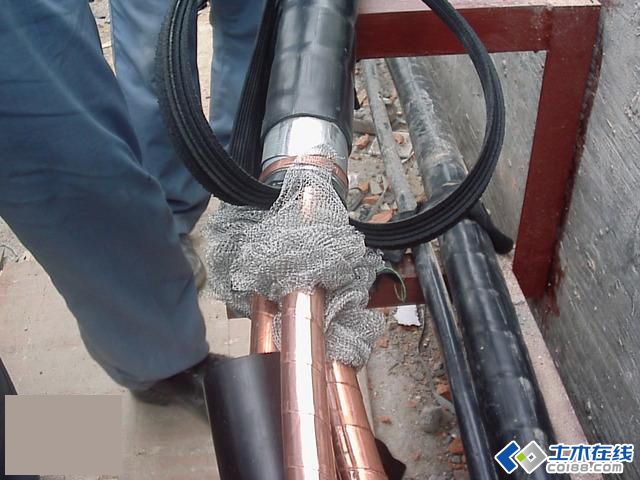

7、在长端尾部套入屏蔽铜网

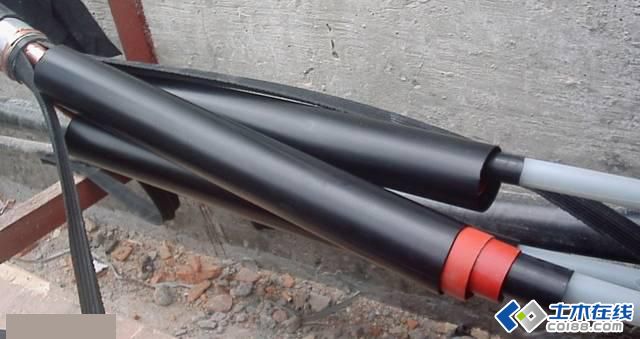

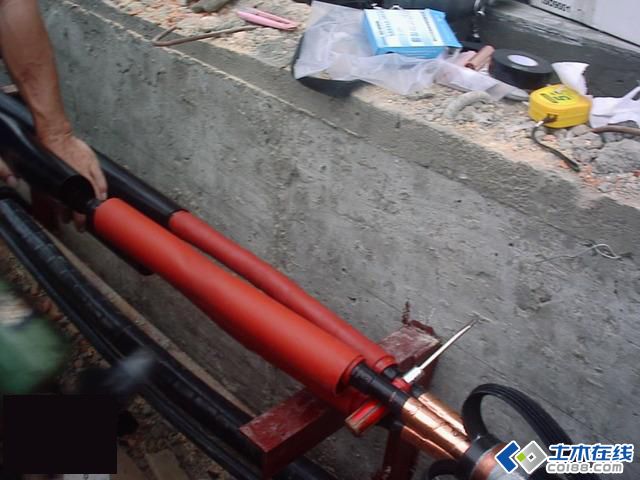

8、依次套入绝缘材料

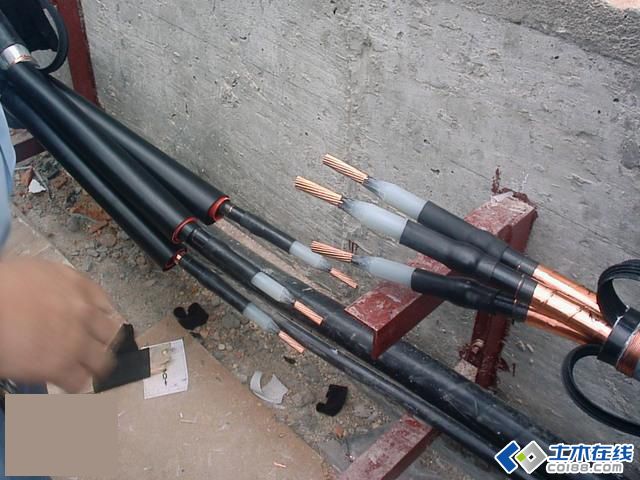

在长端依次套入绝缘材料，短端套入内半导电管; 在长端按图所示，依次套入(1，内层红色内绝缘管)、(2，中间红色外绝缘管)、(3，外层黑色外半导电管);在短端套入黑色内半导电管

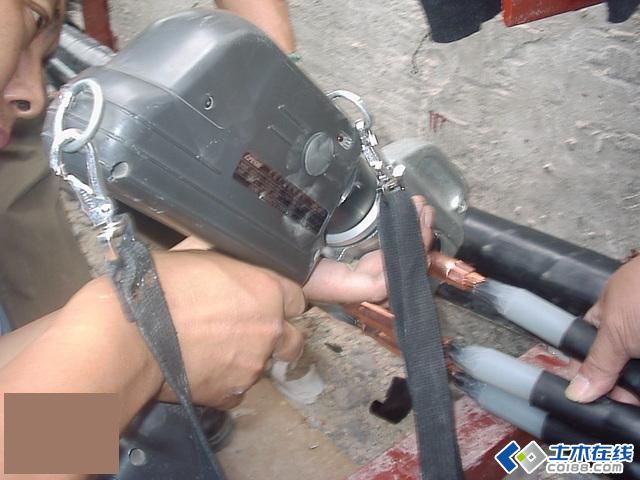

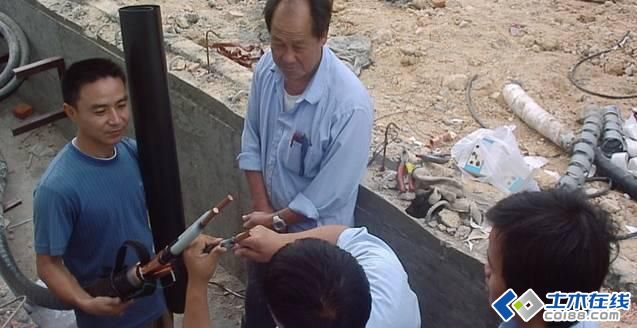

9、压接芯线
注意压接质量(该压接钳为德国进口，全自动)

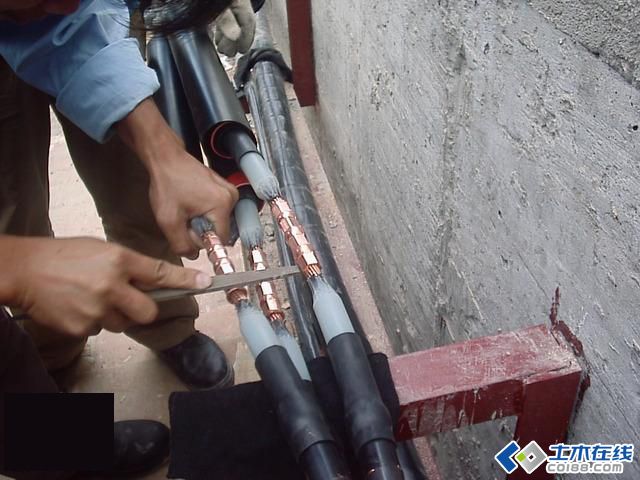

10、打磨压接头
打磨为了消除尖端放电

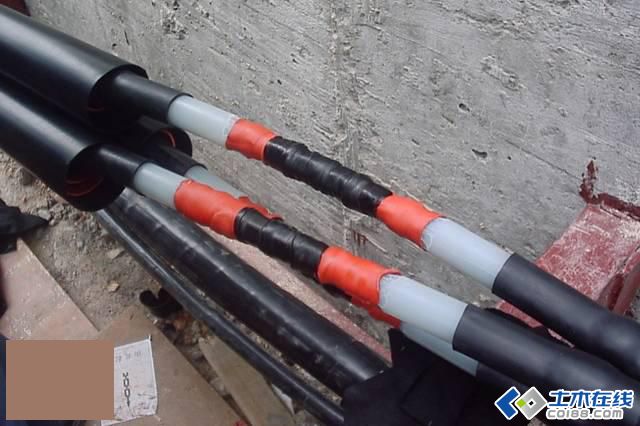

11、接头上包绕
在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。 在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致;在铅笔头上用红色应力胶填充，将铅笔头填瞒。

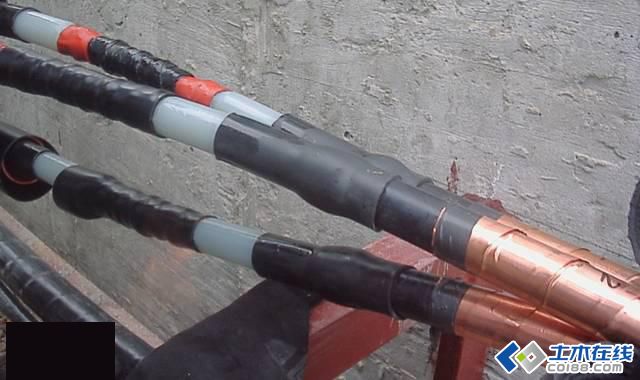

12、烘烤内半导电管
将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层(白)和半导电管(黑)及应力管(黑)

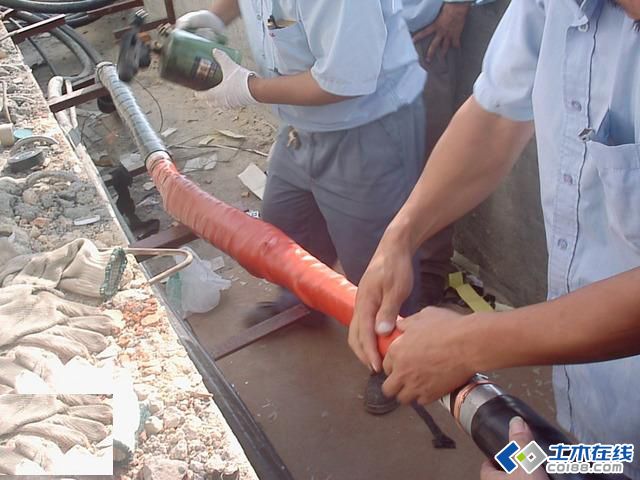

13、烘烤内绝缘
将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

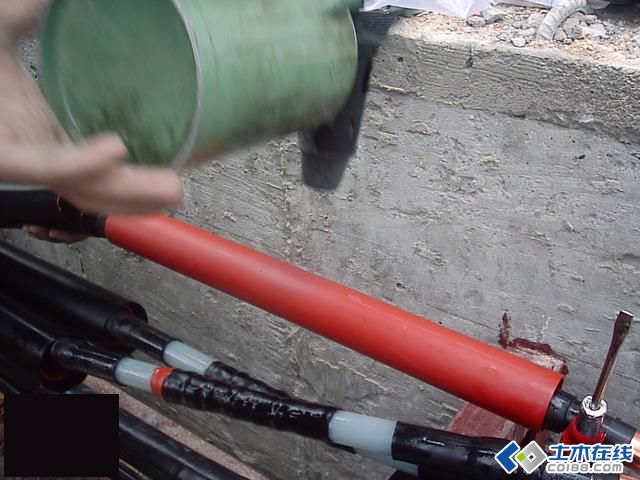

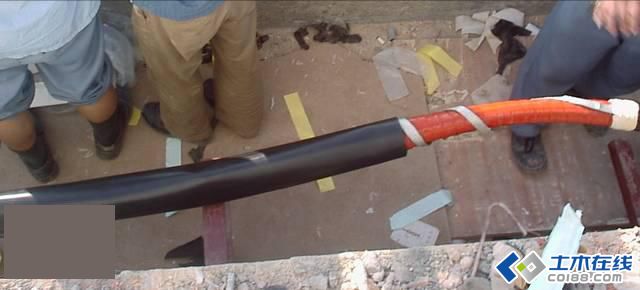

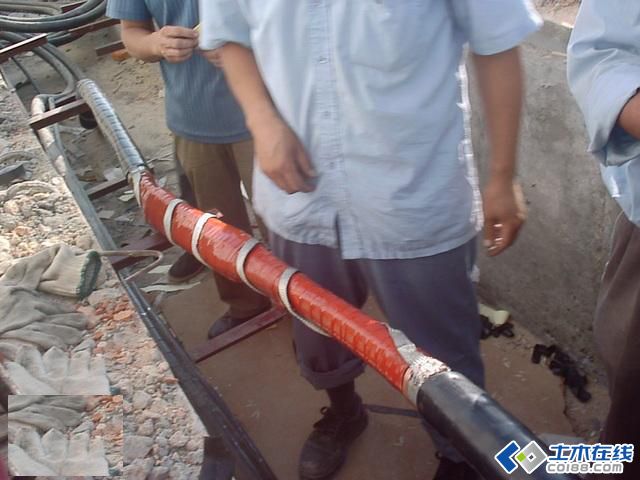

14、烘烤外绝缘管
将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封
15、烘烤外半导电层
将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩

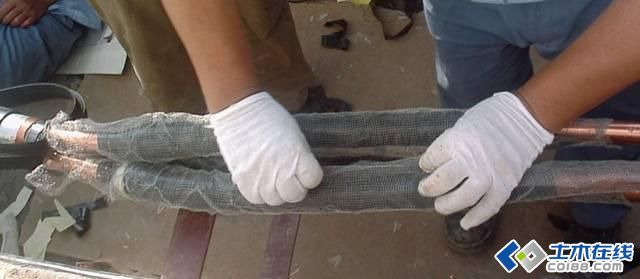

16、各相分别套入铜网屏蔽
将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接

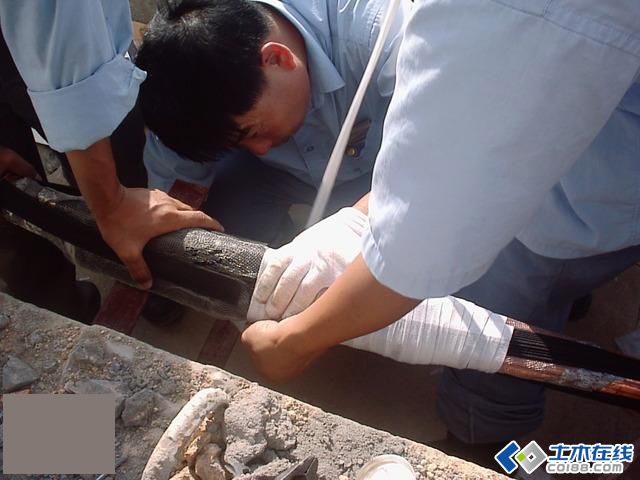

17、绑扎，整形
将原来切割电缆时翻起的填充物(见图1)从新翻回，然后用白纱带将三相芯线绑扎在一起，注意：接头是否圆润平整，全在这里了
18、绑扎，整形2
有条件可在白纱带外再包绕一层高压热缩带，增加密封绝缘度，无条件不包也可。
19、焊接地线
用附带的编织铜线将接头两端的保护钢铠联结(焊接)起来。
20、烘烤外护层
将一端电缆中早已套入的长外护套管移到超过压接管位置时开始热缩
21、烘烤外护层2
将另一端电缆中早已套入的短外护套管移到超过压接管位置，套住先收缩的长外护套管100mm时开始热缩。

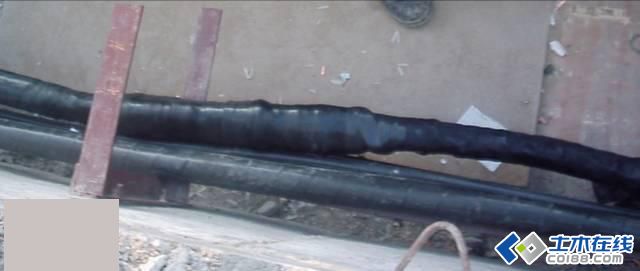

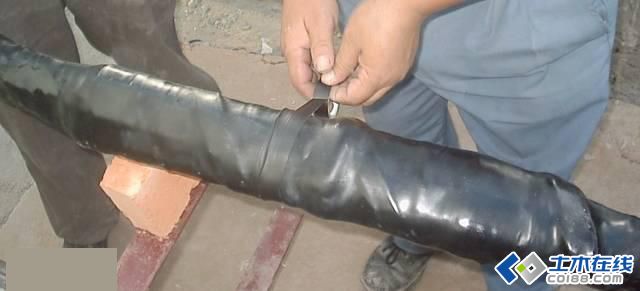

22、完成
用黑胶布在外护套交叠处做包缠封口处理，至此，电缆中间头制作结束!
电缆中间接头规范要求
1、导体的连接导体连接要求低电阻和足够的机械强度，连接处不能出现尖角。中低压电缆导体连接常用的是压接，压接应注意：
(1)选择合适的导电率和机械强度的导体连接管;
(2)压接管内径与被连接线芯外径的配合间隙取0.8～1.4mm;
(3)压接后的接头电阻值不应大于等截面导体的1.2倍，铜导体接头抗拉强度不低于60N/mm2;
(4)压接前，导体外表面与连接管内表面涂以导电胶，并用钢丝刷破坏氧化膜;
(5)连接管、线芯导体上的尖角、毛边等，用锉刀或砂纸打磨光滑。
2、内半导体屏蔽处理。
凡电缆本体具有内屏蔽层的，在制作接头时必须恢复压接管导体部分的接头内屏蔽层，电缆的内半导体屏蔽均要留出一部分，以便使连接管上的连接头内屏蔽能够相互连通，确保内半导体的连续性，从而使接头接管处的场强均匀分布。
3、外半导体屏蔽的处理。
外半导体屏蔽是电缆和电缆接头绝缘外部起均匀电场作用的半导电材料，同内半导体屏蔽一样，在电缆及接头中起到了十分重要的作用。外半导体端口必须整齐均匀还要求与绝缘平滑过渡，并在电缆接头增绕半导体带与电缆本体外半导体屏蔽搭接连通。
4、电缆反应力锥的处理。
施工时形状、尽寸准确无误的反应力锥，在整个锥面上电位分布是相等的，在制作交联电缆反应锥时，一般采用专用切削工具，也可以用微火稍许加热，用快刀进行切削，基本成型后，再用2mm厚玻璃修刮，最后用砂纸由粗至细进行打磨，直至光滑为至。
5、金属屏蔽及接地处理。
金属屏蔽在电缆及接头中的作用主要是用来传导电缆故障短路电流，以及屏蔽电磁场对临近通讯设备的电磁干扰，运行状态下金属屏蔽在良好的接地状态下处于零电位，当电缆发生故障之后，它具有在极短的时间内传导短路电流的能力。接地线应可靠焊接，两端盒电缆本体上的金属屏蔽及铠装带牢固焊接，终端头的接地应可靠。
6、接头的密封和机械保护。
接头的密封和机械保护是确保接头安全可靠运行的保障。应防止电缆接头内渗入水分和潮气，另外在接头位置应搭砌接头保护槽或装设水泥保护盒等。
