同轴电缆的安装方法

同轴电缆一般安装在设备与设备之间。在每一个用户位置上都装备有一个连接器，为用户提供接口。接口的安装方法如下：

(1)细缆将细缆切断，两头装上BNC头，然后接在T型连接器两端。

(2)粗缆粗缆一般采用一种类似夹板的Tap装置进行安装，它利用Tap上的引导针穿透电缆的绝缘层，直接与导体相连。电缆两端头设有终端器,以削弱信号的反射作用。

在对同轴电缆的定义进行了简单的了解之后，让我们一起来看一下同轴电缆的接头接法。

同轴电缆的接头接法主要视种类而定，可用焊接，也可用压接。

DDF数字配线电缆头制作方法步骤如下：

⒈准备工具：斜口钳、剥线钳、六角压线钳、烙铁、焊锡。

⒉制作：

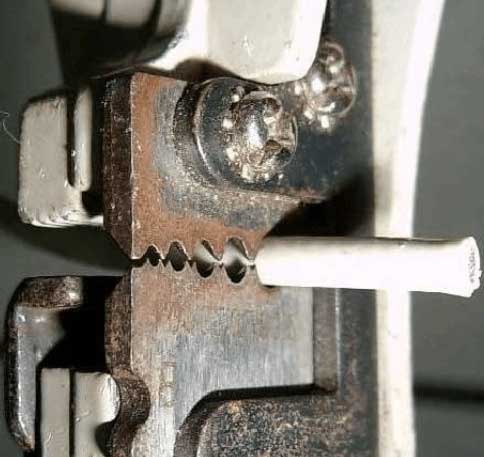

①剥线：使用剥线钳将线缆绝缘外层剥去。

同轴电缆制作剥线

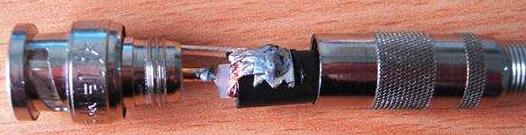

②焊接芯线：依次套入电缆头尾套，压接套管，将屏蔽网(编织线)往后翻开，剥开内绝缘层，露出芯线长2.5mm,将芯线(内导体)插入接头，注意芯线必须插入接头的内开孔槽中，最后上锡。

同轴电缆制作上锡

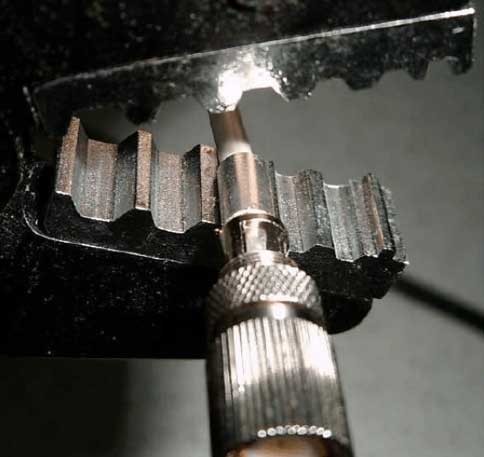

③压线：将屏蔽网修剪齐，余约6.0mm，然后将压接套管及屏蔽网一起推入接头尾部，用六角压线钳压紧套管，最后将芯线焊牢。

同轴电缆制作压线

④测试：做完线头后，用数字万用表进行测试并检查线头是否焊接好，避免造成虚焊，短接等问题。

同轴电缆接头制作小提示

你可以为某些特定直径的同轴电缆购买切线器，卷缩机和钳子。这些工具需要练习一下才能知道如何使用，你不需要用特殊的工具来做连接器。只要你小心一般的钳子也可以使用。

不要使用F型螺母连接器。如果是使用这种类型的廉价未经检测的连接器，电缆信号会从中“漏出”。这会导致信号从导线上漏出，并且导致屏幕上出现扭曲，竖线，横向移动的短线，或是随机出现的小白点。
