简述纯铝电缆与铝合金电缆的区别
-
来源：金环宇电缆发布日期：2019-09-27 16:40
生活中我们也常看到有些电缆的线芯是银色的，其实那就是铝合金电缆，取代了之前的纯铝电缆。铝电缆为什么不受欢迎?下面细说下纯铝电缆与铝合金电缆的区别。

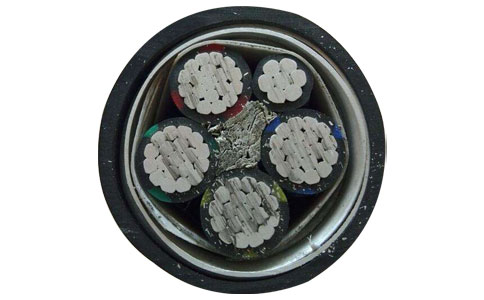

铝合金电缆
铝电缆的优势
1、价格便宜，铝材价格比铜材便宜3.5倍，所以铝芯电缆比铜芯电缆便宜很多。
2、重量轻，铝材的重量比铜材的重量也要轻的多，铝芯电缆的重量仅是铜芯电缆重量的百分之四十，运输方便，运输成本也低。
3、抗氧化，腐蚀，铝与空气接触会产生一种氧化膜，可以阻止空气与铝的进一步直接接触，抗氧化性较强。
由此可以看出铝电缆在经济上是非常的节约的，但它的一些致命缺点，使得它只能做为短期使用，而不能长期使用。
铝电缆不受欢迎的原因
1、铝线表面容易被空气氧化
铝的抗氧化性强并不是说铝不容易氧化而是因为表面生成的氧化层，阻止了其继续氧化，而铝本身是很容易氧化的。将铝放在空气中很容易就会出现一层氧化膜，而这层氧化膜虽然厚度只有几微米，但是有着很高的电阻率，提高了膜电阻，膜电阻会引起连接处过热，使膜电阻进一步增大，使导电情况恶化，使铝线过热，易起火。为了防止这种情况，在铝线施工时，先刮擦干净铝表面后涂导电膏，隔断与空气的接触。
2、膨胀系数过高
膨胀系数高的铝更容易膨胀，会使铝线受到挤压，线路在断电冷却之后，铝线不能完全恢复原判，还依然会有稍微压扁，这样使连接处出现空隙松动，导致空气进入形成铝的氧化膜，使接触电阻增大，通电时情况恶化，严重甚至引起发电火花，引燃起火。为防止这种情况，在大截面连接处应配置过渡接头，小截面积有弹簧压接帽，能够有效避免空气进入。
3、电解腐蚀现象
若不同电位的两金属间存在带酸性或碱性的液体，则两金属将形成局部电池。铝的电位为-0.78V，而铜为-0.17V，当铝导体与铜导体间存在含盐分的水分时就形成此种局部电池。电离作用将使电位低的铝导体受到腐蚀而增大接触电阻。
4、易被氯化氢腐蚀
PVC是一种常见的绝缘材质，常用于包裹铝芯电缆，但PVC绝缘会分解出氯化氢气体，一般会在其内添加阻止分解氯化氢的化学稳定剂，但是当绕路温度过高(超过75℃)时，稳定剂会失去效果，不能起到阻止氯化氢被分解，而铝又极易被氯化氢腐蚀，就导致了电阻增大，易发生起火危险。
铝合金电力电缆是以AA8030 系列铝合金材料为导体，采用特殊辊压成型型线绞合生产工艺和退火处理等先进技术的新型材料电力电缆。
纯铝电缆与铝合金电缆的区别
一、耐腐蚀性能
纯铝的耐腐蚀性能比铜好，但铝合金的耐腐蚀性能比纯铝更优，因为铝合金中加入的稀土等化学元素可以增加铝合金的耐腐蚀性能，特别是耐电化学腐蚀性能，解决了纯铝长期在接头处出现的电化学腐蚀的问题。
二、机械性能
第一，抗拉强度和延伸率。铝合金导体相比于纯铝导体，由于加入了特殊的成分并采用了特殊的加工工艺，极大的提高了抗拉强度，且延伸率提高到30%，使用更加安全可靠。
第二，弯曲性能。铝芯电缆的弯曲性能很差，弯曲很容易发生断裂，铝合金电力电缆的弯曲半径为7倍电缆外径，远远优于GB/T12706的“电缆安装时的最小弯曲半径”中规定的10倍-20倍电缆外径。
第三，柔韧性能。纯铝电缆只要几次一定角度的扭转，导体就会出现开裂或折断，易引发事故，而铝合金电力电缆能够经受几十次的弯折，消除了以往纯铝电缆安装使用过程中出现事故的隐患，极大地提高了安全可靠性能。
三、导电能力
铝合金导体是在纯铝中添加稀土、镁、铜、铁等元素，经过合金工艺形成的新兴导体材料。众所周知，在铝中加入其它多种合金元素后，导电性能会下降，而通过工艺控制，可以使导电率恢复到接近纯铝的水平，使其与纯铝具有相近的载流量。
四、抗蠕变性能
纯铝抗蠕变性能差，由通电断电引起的热胀冷缩在连接处会造成蠕变量大，长时间之后会出现松弛，接触电阻增大而引起过热，容易引发事故。AA8000系列铝合金的抗蠕变性是纯铝导体的300%，大大减少了电缆接头松弛的可能性，改善了导体的连接状况。
