电缆地下直埋敷设方法及步骤

来源：金环宇电线电缆发布日期：2019-09-03 11:22

电缆地下直埋是一种最常用的经济简单的方法，可用于交通不密集的场所。电缆埋于地下，有利干散热。可提高电缆的利用率。但直埋不便于检修，也不便于监护。

电缆沟在全面挖掘前，在设计的电缆线路上先挖试探样洞，以了解土壤和地下管线的分布设置情况。若发现问题，及时提出解决办法，样洞的大小般为0.40.5m，宽与深为1m。开样洞的数量可根据地下管道的复杂程度来决定，一般直线部分每隔40m左右开一个洞，在线路转弯处、交叉路口有障碍物的地方均需开挖样询。开挖样洞要仔细，不要损坏地下管线设施。

电缆构开挖前，根据图纸和开挖样洞的资料决定电缆的走向，用石灰粉画出开挖线路的范围《宽度和长度)，一根电缆为0.4-0.5m。两根电缆为0.6m。

一、电缆沟的挖掘

电缆沟的挖据应沿着勘察利量西出的白粉线进行，深度一般为800mm，穿越农田时不应小于1m，66kV及以上的电缆不应小于1m，只有在引入建筑物、与地下建筑物交叉及绕过地下建筑物处可浅埋，但应埋设保护管。如遇障碍物或冻土层较浅的区域，则应适当加深:电缆沟的转角处要挖成回弧形，并保证电缆的允许弯曲半径:电缆接头的地方、引入建筑或引自电杆处要挖出备用电缆裕量的余留坑，电缆之间、电缆与其他管道、道路、建筑物之间平行和交叉时的最小净距应符合现行国标的规定。

二、埋设保护管及顶管方法

在穿越铁路、公路、城市街道厂区道路时应埋设保护管，但在穿越铁路，公路或其他不能挖掘明沟的道路时，通常则用顶管的方法设置保护管。

顶管是一项专业施工技术，大管径管的顶管使用的机具及工艺也较复杂，电缆保护管通常直径较小，一般可用简便方法。

三、埋设隔热层

电缆的理设与热力管道交又或平行数设，如不能满足额小地许照离时，但在接近或交叉点前后1m范围内作隔热处现。丽热材料可用250mmM的施决把凝土、石始水泥板，150mm弊的软术收玻璃丝板，材料一要隔热，二要防病，理没脑热对时除热力的宽度外，两力各应伸出20电缆宜从隔热后沟的下面穿过。任何时候不能将电级中行数设在热力向的上方或下方，穿过热力沟部分的电缆除采用隔热展外，还应穿石槐水泥管保护。推荐阅读：电缆地下直埋埋设隔热层注意事项

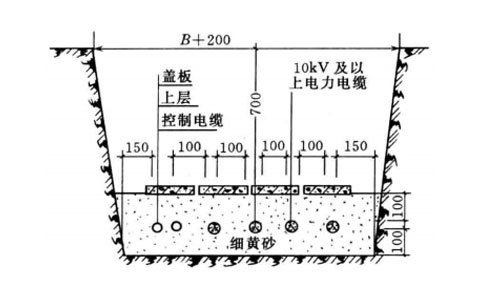

四、沟内铺砂

沟挖好后应沿全线检查一遍，应符合前述的要求，特别是转角、交叉，设管、隔热、深宽等。合格后可将细砂铺以沟内，厚度100mm.砂子中不得有石块、锋利物及其他杂物，这一点要向工人交待清楚。避免返工。铺好后要全沿线检查，除铺砂外，有无其他不要及妨碍展放电缆的地方，否则应及时修复。

五、牵引程序

六、展放电缆于沟内

敷设电缆的准备工作就绪，整理完毕土沟，在沟底部铺上100mm厚的细砂或筛过的软土作电缆的垫层。然后在沟内放置滚柱，其间距与电缆长度的重量有关，一般可按每3-5m放置一个滚柱(在电缆转弯处应加放一个)，以不使电缆下垂碰地为原则。然后按前面叙述的展放方法施工。

展放电缆与架空线路中放线基本相同，所不同的是将电缆放入沟内，并且沟不是直线，除转角外还有穿保护管等。展放电缆必须用放线架，电缆的牵引可用人工牵引或机械牵引。

七、砂土回填

全部检查核对无误后，在电缆上面在一层细砂，然后在砂子上铺盖一层红砖或水泥砖，其宽度应超出电缆各侧50mm。沟内回填土应分层填好夯实，覆盖土要高于地面150-200mm，以防沉陷。在电缆接头、进户位置应先留出作业的位置，一般应大于3m，待接头作完后再砌井或铺砂盖砖回填土。检查应会同建设单位共同进行，并办理隐蔽工程验收手续。

八、电缆线路标志

在建筑物欠密集的地段，沿电缆线路途径每隔100-200m及在线路转弯处埋设用水泥制作的“下有电缆”标志桩。标志桩的底部宜浇铸在水泥基础内，防止日后倾斜或料倒。
