什么是射频电缆线?射频电缆线规格型号介绍

发布日期：2019-09-27 16:43

射频电缆是传输射频范围内电磁能量的电缆，是由互相同轴的内导体、外导体以及支撑内外导体的介质组成的，也称同轴电缆。

射频电缆线

射频电缆的特性包括有电器性能和机械性能，电器性能包括有特性阻抗、传输损耗及其频率特性、温度特性、屏蔽特性、额定功率、最大耐压机械性能包括有最小弯曲半径、单位长度的重量、容许最大的拉力、以及电缆的老化特性和一致性。

射频电缆的应用

广泛应用于无线通信与广播数据传输、公共天线、闭路电视监控系统等方面。

射频电缆线规格型号介绍

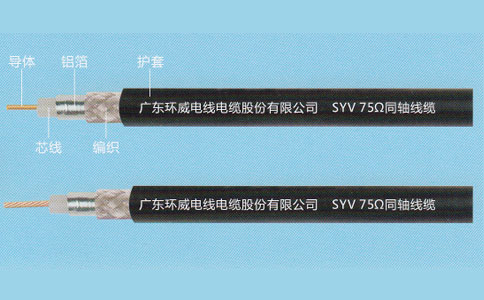

SYV：实心聚乙烯绝缘射频同轴电缆

SYV监控电缆

SYV 75-3-1 1/0.5 OFC TC 96编

75代表是阻抗75Ω，3代表绝缘外径3mm，1/0.5表示一根铜丝直径为0.5MM，OFC表示纯铜，TC表示镀锡铜。

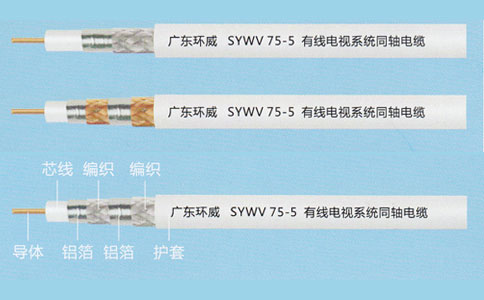

SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频(射频)同轴电缆

SYWV电缆

SYWV 75-5(2P) TC 96编

75代表是阻抗75Ω，5代表绝缘外径5mm，2P表示两层屏蔽，TC表示镀锡铜。

射频电缆的选用要求及注意事项

在实际选用射频电缆的时候，应考虑到它的特性阻抗、额定功率、衰减量和能承受的最高工作电压。在无线电通讯、广播电视的射频传输中，要结合发射机输出的射频阻抗，输出功率、和可能达到的峰值电压，并且留下一定的余量，结合使用的环境条件，选择合适的电缆。

需要注意的是，在使用射频电缆时，一定要匹配以相同特性阻抗的电缆插头、电缆插座、和同轴转换开关，不能混用，以免引起较大的电波反射。
