屏蔽电缆的编织层有什么作用

发布日期：2021-05-17 11:44

电线电缆主要由导电线芯、绝缘层、护套层三个基本的结构元件组成。

屏蔽层主要起抗外界电磁干扰，防止使用过程中由于自身所产生的电磁场对周围环境的干扰和通故障电流作用。

根据使用场合对屏蔽性能的要求，其选用的材料也不同，如铜丝编织屏蔽，铜带绕包屏蔽，铜丝疏绕屏蔽，铝合金丝编织屏蔽，铜包铝丝编织屏蔽，铝塑复合带绕包屏蔽等等。

其中为了保证屏蔽层的连续性，降低屏蔽层的转移阻抗，对铜带绕包，铝塑复合带绕包通常需要在屏蔽层内纵向放置一根或多根退火铜丝作为引流线。

金属编织层主要有铜丝编织层和钢带编织层两种。

一、铜丝编织层的主要作用是：

1.防电磁干扰的屏蔽作用如镀锡铜丝编织的蓝用电缆、铜丝编织的控制电缆等.

2. 消除电力电缆表面电位的屏蔽作用，它起束缚电力线和消除感应电，如高压电缆的总屏蔽。

3. 安全保护的屏蔽作用，在主芯绝缘外编织铜丝并与地芯良好的接触或作地线用，能及时反应漏电情况，如屏蔽型矿用电缆.

二、钢带编织的主要作用是：

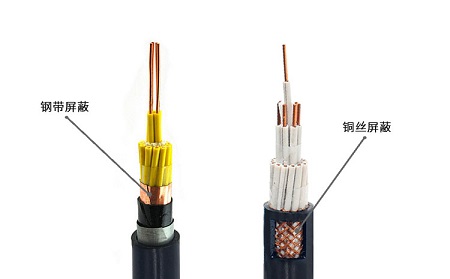

铜带屏蔽，屏蔽截面积增大，流过电流减小，发出的热量也减小。

同样都能起到屏蔽信号的作用，但对于500mm2 载流量较大，自身产生的电磁场亦较大，当短路电流超过一定的值, 用二层0.12mm铜带的有效截面值是不能达到铜丝疏绕所能达到的比较大的有效截面值。

从以上综合考虑来看，铜丝屏蔽效果远比其他屏蔽方式好的多，而且连续性比较可靠，可以选用铜丝屏蔽电缆。但是也根据施工方案和敷设环境的不同，铜带屏蔽电缆的使用率也很高。
