为什么零线比火线细?这里有你想要的答案

发布日期：2020-05-20 10:54

“3条火线的电流都流过零线”对三相用电设备来说是不正确的说法。

三相四线制，三相越不平衡，零线电流越大。零线比火线细只存在于三相四线制、三相五线制。

在三相四线制中除三条火线U、V、W外还有一条线中性线或PEN线(也称零线)，在这样的系统中三相平衡时中性线(零线)是没有电流的，故而零线都比火线要细很多，其作用是以便对三相供电的平衡检查，有些地方更作为一个保护动作的信号。

在低压配电三相线路中，零线有可能比火线细;但是在单相线路中，零线和火线必须相等。下面就这两种情况来分析

三相四线

A：综合配电

根据国家相关标准文件，在低压三相四线的综合配电线路中，其零线截面积必须要与相线相等。综合配电主要指以照明、插座、单相通风设备等为主。比如：宿舍楼综合配电、车站综合配电、学校综合配电。

正常情况下，三相电流互相联通并互相抵消。如果三相平衡，三相电流完全抵消、零线没有电流;如果三相不完全平衡，三相电流无法完全抵消、无法抵消的电流就会通过零线回到变压器。

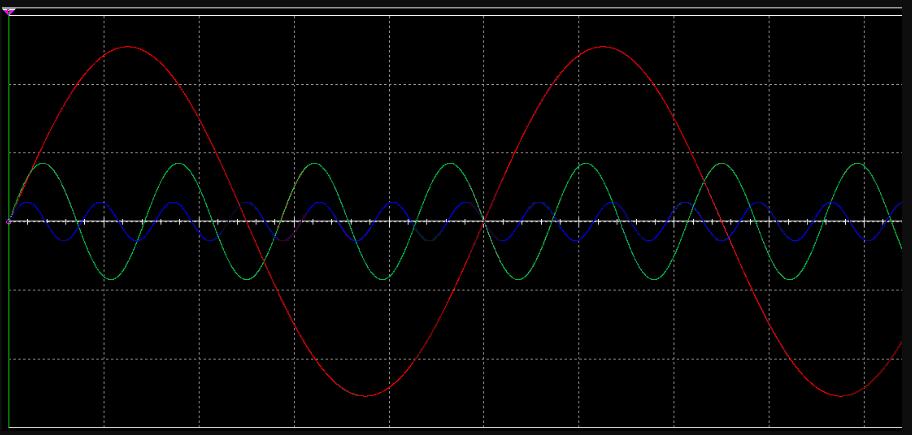

由于综合配电里很多节能灯、整流器等单相设备，它们会产生大量二次、三次甚至五次谐波。由于谐波的频率不一致，所以无法抵消、并叠加了起来，造成零线电流剧增，甚至比火线电流还大。谐波如图所示：

图中红色的是正常的电流波形，绿色、蓝色就是谐波。

由于综合配电中有很多谐波源存在，所以即使三相比较平衡，零线依然存在较大的电流。为了防止零线因电流过大而烧毁，所以要求综合配电零线和火线截面积相等。

B：动力配电

在三相四线动力供配电线路中，允许零线截面积比相线小，但是不得小于相线截面积的一半。因为动力线路中谐波源很少，零线中谐波几乎可以忽略，零线中只有一些不平衡的电流。

单相线路

在单相线路中，电流从火线出发通过零线回到电源，它们的电流一样大。所以单相线路中，零线和火线的截面积必须一样大，否则零线很有可能会因为过流而烧毁。当零线烧毁时，设备无法工作，而且零线会带电，威胁到人的安全。
