电缆内部屏蔽层密度要求，国家标准要求是什么？

发布日期：2020-04-06 14:47

电缆铜丝编织屏蔽要求覆盖密度大于90%,其编织线直径应大于0.1mm。

对于所有具有屏蔽层的特种电缆,组屏蔽引流线直经应大于 0.4mm;总屏蔽引流线直径应大于0.6mm。

无铠装电缆允许弯曲半径不小于电缆外径的6 倍，铠装电缆允许弯曲半径不小于电缆外径的12 倍。

扩展资料：

屏蔽电线电缆的用途：适用于交流额定电压450/750V及0.6/1KV的各种交直流的要求防干扰的各种电器，仪表、电信、计算机网络控制系统，电力设备及自动化装置的线路连接。

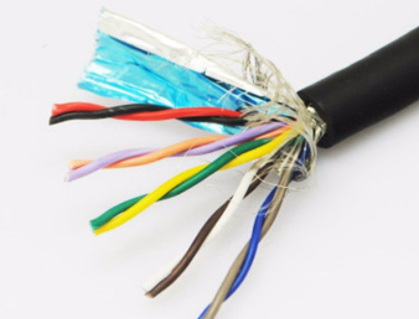

编织层就是采用编织机将材料捻成金属丝以一定规律相互交织并覆盖在电线电缆表面上形成紧密的保护层，也称为屏蔽层（电缆的典型结构见图1所示）。编织层的主要作用是防电磁干扰、消除电线表面电位及安全保护。

通常用编织密度（覆盖率）及编织角度来评估编织工艺是否满足质量要求。编织密度为被编织线覆盖的表面与整个被编织的电线表面之比。

当两者的比值为1时，编织层无缝隙；当两者的比值＜1时，编织层将出现编织缝隙，比值越小，缝隙的宽度越大。电线纵轴方向和编织线之间的夹角称为编织角，编织的角度也与编织密度的缝隙息息相关。
