铠装电缆的分类、用途及作用

来源：金环宇电线电缆发布日期：2020-04-02 13:45

铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。铠装电缆一般是固定敷设电力电缆，通俗来说就是固定在一个地方而基本不移动，动力线传输电能。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线，主要用于化工、冶金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热，用量最大的是铠装热电偶。

铠装电缆分类

铠装分为钢带铠装(22，23)，细钢丝铠装(32,33)，粗钢丝铠装(42,43)。

钢带铠装电缆型号有VV22、VVP22、ZRVV22、NH-VV2;

控制电缆钢带铠装电缆，型号有KVV22、KVVP2、KVVP22、ZR-KVV22

钢丝铠装电力电缆电缆，型号有VV32、YJV32、ZR-VV32

钢丝铠装控制电缆电缆 型号有 KVV32 KVVP32

铠装通信电缆型号：HYA53、HYAT53 、HYA23 、HYV22、HYA22(防鼠、地埋)

铠装电缆型号含义

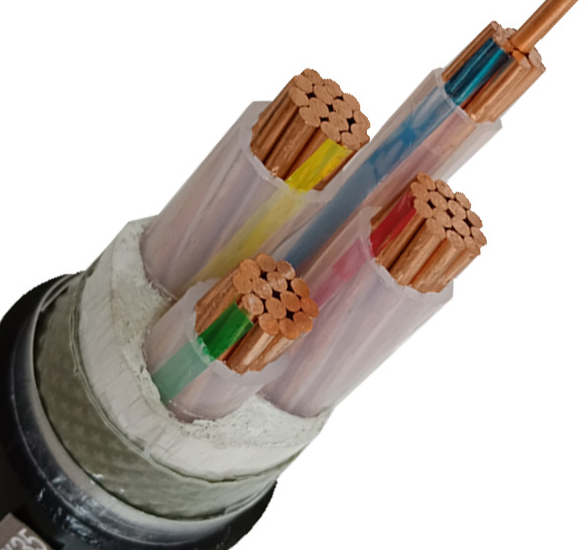

为了让电缆能够承受径向压力，采取双钢带、间隙绕包工艺，称为钢带铠装电缆;成缆后把钢带绕包在缆芯上，再挤制塑料护套。

这种电缆型号的表示方法如控制电缆KVV22，塑力缆VV22，通讯电缆SYV22，等。该种电缆型号下标中的两个阿拉伯数字，第一个：“2”表示双钢带铠装;第二个：“2”表示聚氯乙烯护套，如用聚乙烯护套把“2”改成“3”即可。

该型号的电缆一般主要使用在承载压力比较大的场合。比如：穿越公路、广场及震动比较大的公路边、铁路边等，适合于地埋、隧道和穿管敷设。

为了让电缆能够承受较大的轴向拉力，采取多根低碳钢丝绕包工艺，称为钢丝铠装电缆。成缆后把钢丝按必须的节距绕包在芯线上再挤护套，这种电缆型号中的表示方法如控制电缆KVV32、塑力缆VV32、同轴电缆HOL33等。

型号中的两个阿拉伯数字，第一个：“3”表示细钢丝铠装;第二个：“2”表示聚氯乙烯护套，“3”表示聚乙烯护套。该型号的电缆一般是使用在跨距比较大，敷设落差较大的场合。

铠装电缆用途

铠装电缆机械保护层可以加到任何结构的电缆上，以增加电缆的机械强度，提高防侵蚀能力，是为易受机械破坏及极易受侵蚀的地区而设计的电话电缆。可以采用任何一种方式敷设，更适用于岩石地区的直埋敷设。

铠装电缆一般是固定敷设电力电缆，通俗来说就是固定在一个地方而基本不移动，动力线传输电能。

电缆加上铠装层的目的除了以上，还可以增强抗拉强度、抗压强度等机械保护延长使用寿命。

铠装的有一定的抗外力性能，还可以提防老鼠撕咬，不至于透过铠装造成电力传输问题，铠装的弯曲半径要大，铠装层可以接地，保护电缆。

国外铠装电缆的生产主要集中在几个比较发达的国家，如美国、英国、日本、德国、俄罗斯，东南亚地区还无生产厂家，但只要有化工、冶金、机械制造、发电等工业的地 方就有温度测量，就需要铠装电缆。

铠装电缆的作用

铠装电缆指具有金属材料铠装保护层的电缆，电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护延长使用寿命外，还可以通过屏蔽保护提高电缆抗干扰性能。

常用的铠装材料有钢带、钢丝、铝带、铝管等，其中钢带、钢丝铠装层具有高导磁率，有很好的磁屏蔽效果，可以用于抗低频干扰，并可使铠装电缆直埋敷设而免于穿管，且价廉物美，在实际运用较多。

铠装电缆机械保护层可以加到任何结构的电缆上，以增加电缆的机械强度，提高防侵蚀能力，是为易受机械破坏及易受侵蚀的地区而设计的特种电缆。如珠江电缆的交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆，在原有的交联聚乙烯电缆优良的电气性能加上铠装，使其可以采取任何一种方式敷设，适用于室内、隧道、电缆沟及地下直埋敷设(埋没深度：距地面≥0.7m)，电缆能承受一定的机械外力作用。

动力线传输电能电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护伸长使用寿命外，还可以防止一些老鼠撕咬，不至于透过铠装造成电力传输问题，铠装的弯曲半径要大，铠装层可以接地保护电缆。
