三相四线电表接线图

发布日期：2020-03-28 11:03

表的接线形式有很多种，有直接接线的也有三相电表的，三相电表，主要计量的是380V电压的三根火线的“耗电量之和”，三相电表有三相三线电表和三相四线电表之分。

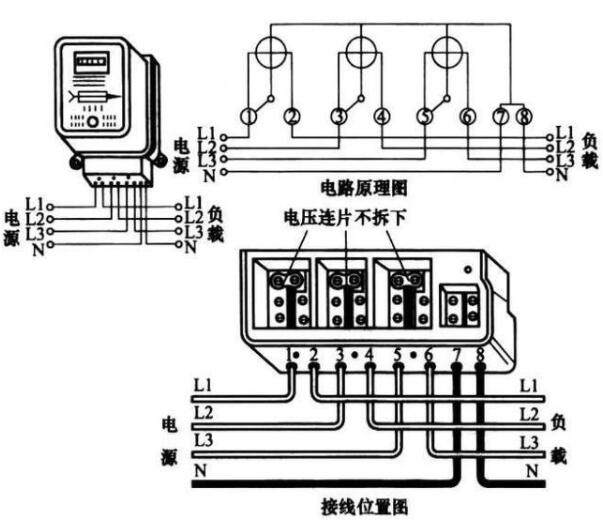

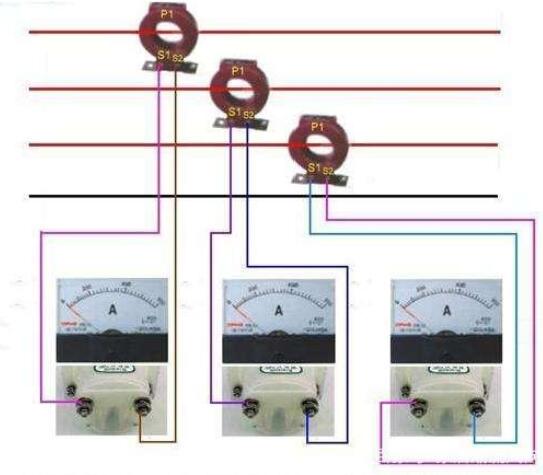

三相电表接线图

注：电源的进线端省画的断路器、万能转换开关。互感器的变配比值要根据用电的容量来选择，连接仪表的导线用1.5mm平方的单芯BV线就可以了。

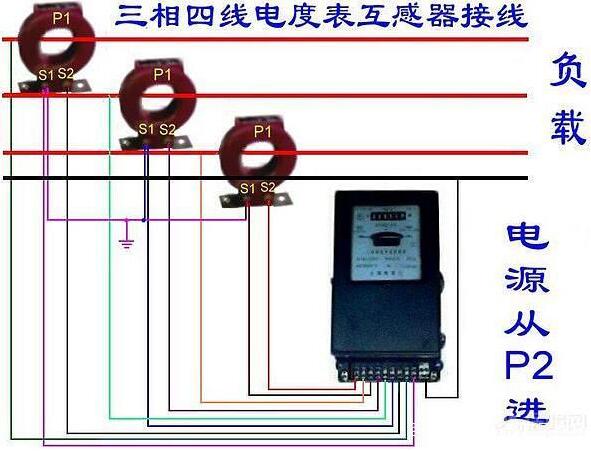

三相电表接线图/接线方法

翻过接线端子盖,就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S2端，即电流进线端;

3、6、9接电流互感器二次侧S1端，即电流出线端;

2、5、8分别接三相电源;

10、11是接零端。为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

三相四线分别是什么线

1、三相电源输送的配线方法

三相四线制是指有A、B、C、N，其中，N线是中线，也叫零线。N线是为了从380V相间电压中获得220V线间电压而设的，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。A线用黄色，B线用蓝色，C线用红色，N线用褐色，PE线用黄绿色。

2、单相三线、三相四线、三相五线，三者有什么区别?

单相双线----------1根火线1根零线

单相三线----------1根火线1根零线+1根地线

三相四线----------3根相线1根零线

三相五线----------3根相线1根零线+1根地线

单相电表，主要计量的是220V电压的单根火线的“耗电量”，主要用在城镇居民用电，照明用电。

三相电表，主要计量的是380V电压的三根火线的“耗电量之和”，主要用在关口电能计量，工矿商业企业等大的用电单位，一般都在高压线路里。它根据场合需要有3线，4线和5线几种方式：

三线----------3根火线(没有零线N和接地线PE)

四线----------3根火线+1根零线N (TN-C系统)

五线----------3根火线+1根零线N+1根接地线PE (TN-S系统)
