电缆电压降计算公式
-
来源：未知发布日期：2020-03-12 15:51

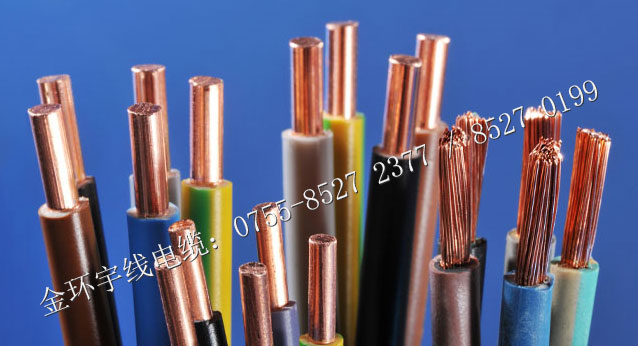

电缆分类
电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成，用来连接电路、电器等。
电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据用途及使用环境的不同分类如下：
1.直流电缆
(1)组件与组件之间的串联电缆。
(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。
(3)直流配电箱至逆变器之间电缆。
以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。
2.交流电缆
(1)逆变器至升压变压器的连接电缆。
(2)升压变压器至配电装置的连接电缆。
(3)配电装置至电网或用户的连接电缆。
此部分电缆为交流负荷电缆，户内环境敷设较多，可按照一般电力电缆选型要求选择。
电缆电压降产生的原因
英语中，“Voltagedrop”就是电压降，“drop”是“往下拉”的意思。
电力线路的电压降是因为导体存在电阻。正因为此，所以不管导体采用哪种材料(铜，铝)都会造成线路一定的电压损耗，而这种损耗(压降)不大于本身电压的5%时一般是不会对线路的电力驱动产生后果的。例如380V的线路，如果电压降为19V，也即电路电压不低于361V，就不会有很大的问题。当然我们是希望这种压力降越小越好。因为压力间本身是一种电力损耗，虽然是不可避免，但我们总希望压力降是处于一个可接受的范围内。
电缆电压降的计算公式
电缆电压降的计算公式：△U=(P*L)/(A*S)
P：线路负荷
L：线路长度
A为导体材质系数(铜大概为77，铝大概为46)
S：电缆截面
1、电阻率ρ
铜为0.018欧*㎜2/米
铝为0.028欧*㎜3/米
2、I=P/1.732*U*COSØ
3、电阻R=Ρl/电缆截面
4、电压降△U=IR<5%U就达到要求了。
例：在800米外有30KW负荷，用70㎜2电缆看是否符合要求?
I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98A
R=Ρl/电缆截面=0.018*800/70=0.206欧
△U=IR=56.98*0.206=11.72《19V(5%U=0.05*380=19)
符合要求。
电缆的长度计算
电缆长度计算公式：L=(l+5.5G+a)×1.02
上式中，
L-电缆计算长度(米);
l-按直线距离统计的长度(横纵坐标的代数和);
5.5-穿越一个股道按5.5米长度计算，(当大于5.5米时，按实际距离计算);
G-穿越股道的股道数;a-其它附加长度，具体规定如下：
1、信号楼内的电缆储备量按5米计算，楼内走行和电缆封头的长度，一般定为20米;
2、设备每端出、入土及做头为2米;
3、室外每端环状储备量为2米(20米以下为电缆为1米);
4、引向高出地面较大距离的设备，按实际长度计算。
1.02-电缆敷设时的自然弯曲度，以2%计算。
电缆芯数计算公式
设电缆总芯数为Z=ZQ+ZH，由电缆分配原则可知ZQ+ZH，能使芯线电阻最小。所以电缆总芯线数的计算为：Z=4rL/R=4rLI/△U
上式表明：当线路允许压降△U，回路工作电流I及电缆计算长度确定之后，可以计算电缆总芯数。
线路电压降计算公式为△U=(P*L)/(A*S)
其中：P为线路负荷;L为线路长度
A为导体材质系数(铜大概为77，铝大概为46);S为电缆截面。
